I filtri in guida d'onda sono componenti essenziali nei moderni sistemi radar e di comunicazione e offrono soluzioni di filtraggio ad alte prestazioni per un'ampia gamma di frequenze. Comprendere le distribuzioni di campo nei filtri della guida d'onda è fondamentale per la loro progettazione, ottimizzazione e valutazione delle prestazioni. In qualità di fornitore leader di filtri per guide d'onda, abbiamo una conoscenza approfondita e una ricca esperienza in questo settore e siamo ansiosi di condividere alcune informazioni sulle distribuzioni di campo nei filtri per guide d'onda.
Principi di base di guide d'onda e filtri
Prima di addentrarci nelle distribuzioni di campo è necessario introdurre brevemente i concetti base di guide d'onda e filtri. Una guida d'onda è una struttura che guida le onde elettromagnetiche, confinandole e indirizzandole lungo un percorso specifico. Può essere pensato come un tubo per l'energia elettromagnetica, tipicamente realizzato in metallo o materiali dielettrici. I filtri guida d'onda, d'altra parte, sono progettati per consentire selettivamente il passaggio di determinate frequenze di onde elettromagnetiche rifiutandone altre.

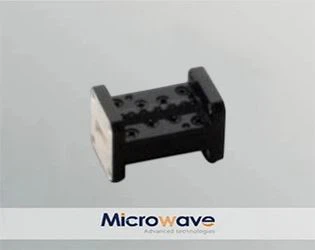

Esistono diversi tipi di filtri guida d'onda, come ad esempioFiltro passa banda guida d'onda, che consente il passaggio di una determinata banda di frequenze;Filtro passa alto guida d'onda, che fa passare le frequenze al di sopra di una certa frequenza di taglio; e molti altri filtri specializzati.
Distribuzioni di campo in guide d'onda rettangolari
Le guide d'onda rettangolari sono una delle strutture di guide d'onda più comunemente utilizzate. In una guida d'onda rettangolare, i campi elettromagnetici possono essere rappresentati da diverse modalità, come le modalità TE (Transverse Electric) e TM (Transverse Magnetic).
Per le modalità TE, il campo elettrico è trasversale alla direzione di propagazione, mentre il campo magnetico ha una componente nella direzione di propagazione. Le distribuzioni di campo delle modalità TE in una guida d'onda rettangolare possono essere descritte da equazioni matematiche. Ad esempio, in una modalità TEₘₙ, dove m e n sono numeri interi che rappresentano il numero di variazioni di semionda rispettivamente nelle direzioni xey, i componenti del campo elettrico hanno modelli specifici.
Il campo elettrico della modalità TE₁₀, la modalità dominante nelle guide d'onda rettangolari, ha un valore massimo al centro della guida d'onda nella direzione y e un valore zero sulle pareti laterali. Il campo magnetico, invece, ha una componente diversa da zero nella direzione z (direzione di propagazione) e forma uno schema attorno al campo elettrico. Questa distribuzione del campo è importante perché determina la capacità di trasporto di potenza e le caratteristiche di propagazione della guida d'onda.
Quando un filtro è incorporato in una guida d'onda rettangolare, le distribuzioni di campo vengono modificate. Ad esempio, in un filtro passa banda a guida d'onda, le cavità risonanti all'interno del filtro interagiscono con i campi elettromagnetici. Le cavità risonanti sono progettate per risuonare a frequenze specifiche e quando l'onda incidente ha una frequenza vicina alla frequenza di risonanza della cavità, la distribuzione del campo all'interno della cavità cambia in modo significativo. Il campo elettrico si concentra all'interno della cavità e questa concentrazione porta ad una forte interazione tra l'onda e la cavità, determinando l'effetto filtrante.
Distribuzioni di campo in guide d'onda circolari
Anche le guide d'onda circolari hanno le loro distribuzioni di campo uniche. Simili alle guide d'onda rettangolari, le guide d'onda circolari supportano le modalità TE e TM. Le distribuzioni di campo nelle guide d'onda circolari sono descritte in termini di funzioni di Bessel.
In una guida d'onda circolare, la modalità TE₀₁ è spesso di particolare interesse. Il campo elettrico nella modalità TE₀₁ è circolarmente simmetrico attorno all'asse della guida d'onda e il campo magnetico ha una componente nella direzione assiale. Questa modalità ha una bassa attenuazione alle alte frequenze, rendendola adatta per la trasmissione a lunga distanza in alcune applicazioni.
Quando si progetta un filtro guida d'onda utilizzando una guida d'onda circolare, è necessario considerare attentamente le distribuzioni di campo. Ad esempio, in un filtro a guida d'onda circolare con strutture risonanti, le frequenze di risonanza delle cavità sono determinate dalla geometria della cavità e dalle distribuzioni di campo. L'interazione tra la guida d'onda circolare e le cavità risonanti può portare a schemi di campo complessi, che influenzano le prestazioni di filtraggio, come la forma della banda passante, la perdita di inserzione e le caratteristiche di reiezione.
Influenza della struttura del filtro sulle distribuzioni dei campi
La struttura del filtro della guida d'onda ha un impatto significativo sulle distribuzioni di campo. Diverse topologie di filtro, come i filtri accoppiati a iride, i filtri post-caricati e i filtri combinati, determinano comportamenti di campo diversi.
I filtri accoppiati ad iride utilizzano iridi (aperture) nelle pareti della guida d'onda per accoppiare le cavità risonanti. La dimensione e la forma delle iridi determinano la forza di accoppiamento tra le cavità. Quando un'iride viene inserita nella guida d'onda, disturba la distribuzione del campo originale. Le linee del campo elettrico sono distorte vicino all'iride e questa distorsione influisce sul trasferimento di energia tra le cavità. Un'iride più grande generalmente porta ad un accoppiamento più forte, che può modificare la larghezza di banda e la forma della risposta del filtro.
I filtri post-caricati utilizzano montanti metallici all'interno della guida d'onda per creare elementi risonanti. La presenza dei montanti modifica le distribuzioni di campo nella guida d'onda. I pali agiscono come elementi reattivi e i campi elettrici e magnetici interagiscono con i pali. L'altezza, il diametro e la posizione dei pali sono parametri critici che influenzano la distribuzione del campo e, di conseguenza, le prestazioni del filtro.
I filtri combinati sono costituiti da linee risonanti parallele accoppiate insieme. Le distribuzioni di campo nei filtri combline sono più complesse rispetto ai semplici filtri accoppiati ad iride o post-caricati. L'accoppiamento tra le linee risonanti è una combinazione di accoppiamento elettrico e magnetico. Le distribuzioni di campo lungo le linee di risonanza e tra le linee determinano le caratteristiche complessive di filtraggio, come la reiezione della banda stop e l'attenuazione della banda passante.
Importanza delle distribuzioni dei campi per la progettazione e le prestazioni del filtro
La conoscenza accurata delle distribuzioni di campo nei filtri in guida d'onda è essenziale per la loro progettazione e il miglioramento delle prestazioni. Durante il processo di progettazione, gli ingegneri utilizzano software di simulazione elettromagnetica per analizzare le distribuzioni del campo. Queste simulazioni aiutano a prevedere la risposta del filtro, come la perdita di inserzione, la perdita di ritorno e la larghezza di banda.
Ad esempio, analizzando le distribuzioni di campo in un filtro passa-banda in guida d'onda, gli ingegneri possono ottimizzare le dimensioni delle cavità risonanti e delle strutture di accoppiamento per ottenere le caratteristiche desiderate di banda passante e banda di arresto. Se la distribuzione del campo in una cavità mostra un'eccessiva perdita di energia, il progetto può essere modificato per ridurre la perdita e migliorare le prestazioni del filtro.
In termini di valutazione delle prestazioni, la misurazione delle distribuzioni di campo può fornire preziose informazioni sul funzionamento del filtro. Ad esempio, è possibile utilizzare tecniche di scansione del campo vicino per mappare i campi elettrici e magnetici all'interno del filtro della guida d'onda. Queste misurazioni possono rivelare eventuali modelli di campo imprevisti, come accoppiamento di modalità o disomogeneità di campo, che potrebbero ridurre le prestazioni del filtro.
Applicazione: distribuzioni di campi specifici
Diverse applicazioni dei filtri guida d'onda richiedono diverse distribuzioni di campo. Nei sistemi radar, ad esempio,Filtro in banda Xvengono spesso utilizzati. Le distribuzioni di campo nei filtri in banda X devono essere progettate attentamente per garantire un filtraggio ad alte prestazioni nella gamma di frequenza della banda X. I sistemi radar richiedono filtri con bassa perdita di inserzione, elevata reiezione nella banda di arresto e buona stabilità in un ampio intervallo di temperature. Le distribuzioni dei campi in questi filtri sono ottimizzate per soddisfare questi requisiti.
Nei sistemi di comunicazione satellitare, i filtri guida d'onda vengono utilizzati per separare diverse bande di frequenza. Le distribuzioni di campo in questi filtri sono progettate per ridurre al minimo la diafonia tra canali diversi e per garantire un trasferimento di potenza efficiente. Anche l'ambiente operativo unico dei sistemi satellitari, come la presenza di radiazioni e variazioni di temperatura, influenza le distribuzioni del campo e richiede considerazioni di progettazione speciali.
Conclusione
In conclusione, le distribuzioni di campo nei filtri in guida d'onda svolgono un ruolo cruciale nella loro progettazione, prestazione e applicazione. In qualità di fornitore di filtri per guida d'onda, comprendiamo l'importanza di queste distribuzioni di campo e abbiamo sviluppato tecniche avanzate di progettazione e produzione per garantire prestazioni di alta qualità dei nostri prodotti.
