Ehilà! In qualità di fornitore di isolatori Waveguide WR42, sono entusiasta di condividere con te come installare questi eleganti dispositivi. Che tu sia un professionista esperto o che tu stia semplicemente entrando nel mondo degli isolatori per guida d'onda, questa guida ti guiderà attraverso il processo passo dopo passo.
Prima di tutto, parliamo un po' di cosa sono gli isolatori a guida d'onda WR42 e perché potresti averne bisogno. Questi isolatori sono progettati per consentire ai segnali a microonde di viaggiare in una direzione impedendo loro di andare nella direzione opposta. Questo è estremamente importante in molte applicazioni, come sistemi radar, reti di comunicazione e apparecchiature di prova. Aiutano a prevenire le riflessioni del segnale che possono causare interferenze e ridurre le prestazioni del sistema.
Di cosa avrai bisogno
Prima di iniziare il processo di installazione, è essenziale raccogliere tutti gli strumenti e i materiali necessari. Ecco un elenco di ciò di cui avrai generalmente bisogno:
- Isolatore guida d'onda WR42: Ovviamente è necessario l'isolatore stesso. Assicurati che sia il modello giusto per la tua applicazione.
- Flange della guida d'onda: vengono utilizzate per collegare l'isolatore ad altri componenti del sistema.
- Chiave dinamometrica: per garantire il corretto serraggio dei bulloni della flangia.
- Prodotti per la pulizia: come alcool isopropilico e salviette prive di pelucchi per pulire le superfici della guida d'onda.
- Equipaggiamento di sicurezza: occhiali e guanti di sicurezza per proteggersi durante l'installazione.
Passaggio 1: preparare l'area di lavoro
Trova uno spazio di lavoro pulito e ben illuminato dove puoi installare comodamente l'isolatore. Assicurarsi che l'area sia priva di polvere e detriti, poiché eventuali particelle possono influire sulle prestazioni della guida d'onda. Disponi tutti gli strumenti e i materiali a portata di mano.
Passaggio 2: ispezionare l'isolatore e le flange della guida d'onda
Prima di iniziare l'installazione, ispezionare attentamente l'isolatore della guida d'onda WR42 e le flange della guida d'onda per eventuali danni o difetti. Cerca crepe, graffi o parti piegate. Se noti problemi, contatta immediatamente il tuo fornitore per ottenere una sostituzione.
Passaggio 3: pulire le superfici della guida d'onda
Utilizzare alcool isopropilico e una salvietta priva di pelucchi per pulire le superfici di accoppiamento dell'isolatore e delle flange della guida d'onda. Ciò aiuta a rimuovere sporco, olio o ossidazione che potrebbero impedire una buona tenuta. Assicurarsi di asciugare bene le superfici prima di procedere.
Passaggio 4: allineare l'isolatore
Allineare attentamente l'isolatore con la flangia della guida d'onda. Assicurarsi che la direzione dell'isolatore sia corretta, poiché consente ai segnali di viaggiare solo in una direzione. La maggior parte degli isolatori è dotata di una freccia o di un contrassegno che indica la direzione in avanti.
Passaggio 5: collegare l'isolatore alla flangia della guida d'onda
Una volta allineato l'isolatore, posizionarlo contro la flangia della guida d'onda. Inserire i bulloni nei fori della flangia e serrarli a mano. Utilizzare una chiave dinamometrica per serrare i bulloni al valore di coppia consigliato. Ciò garantisce una tenuta adeguata e previene la perdita di segnale.
Passaggio 6: verificare la connessione
Dopo aver serrato i bulloni, ispezionare visivamente la connessione per assicurarsi che sia sicura. Non dovrebbero esserci spazi o disallineamenti tra l'isolatore e la flangia della guida d'onda. È inoltre possibile utilizzare un tester di continuità per verificare se la connessione è elettricamente sana.
Passaggio 7: testare l'isolatore
Una volta installato l'isolatore, è il momento di testarlo. Collega la tua attrezzatura di prova all'isolatore e invia un segnale attraverso di esso. Controllare le prestazioni dell'isolatore utilizzando un analizzatore di spettro o altra apparecchiatura di prova adeguata. Assicurarsi che l'isolatore blocchi i segnali nella direzione opposta e consenta loro di passare nella direzione in avanti.
Risoluzione dei problemi
Se riscontri problemi durante il processo di installazione o test, ecco alcuni problemi e soluzioni comuni:
- Perdita di segnale: se si nota una perdita di segnale, controllare se i bulloni sono serrati correttamente. Potrebbe anche essere necessario pulire nuovamente le superfici della guida d'onda e riapplicare i bulloni.
- Scarso isolamento: se l'isolatore non fornisce l'isolamento previsto, potrebbe essere dovuto a un disallineamento o a un isolatore danneggiato. Controllare l'allineamento e ispezionare l'isolatore per eventuali danni.
- Problemi elettrici: se riscontri problemi elettrici, controlla i collegamenti e assicurati che siano sicuri. Potrebbe anche essere necessario controllare la messa a terra del sistema.

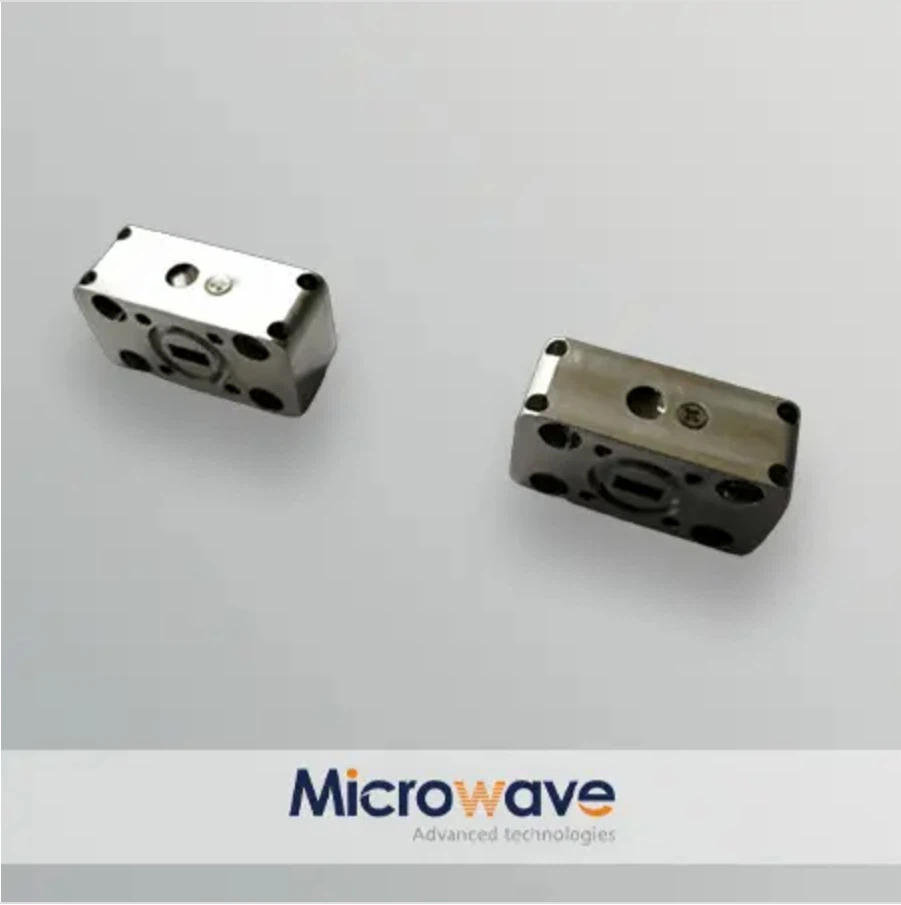

Altri isolatori di guida d'onda

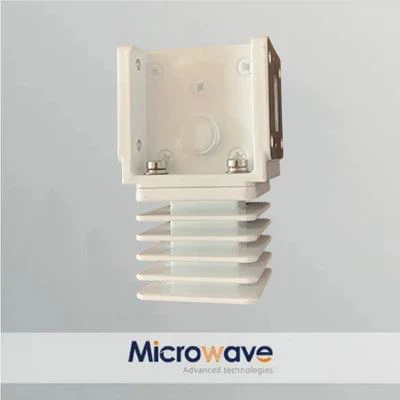

Oltre all'isolatore Waveguide WR42, offriamo anche altri tipi di isolatori, come ilIsolatore di banda,Isolatore banda Ku 100w, EIsolatore guida d'onda banda KU 120W. Questi isolatori sono progettati per diverse bande di frequenza e livelli di potenza, quindi assicurati di scegliere quello giusto per la tua applicazione.
